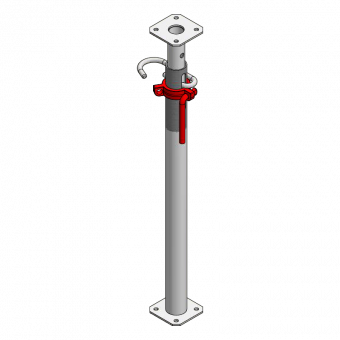

Baustütze D15 96 - 150 cm

Die Baustütze D15 96 - 150 cm ist eine vertikale Stütze der PASCHAL Deckenschalung.

Mit der Auszugslänge von 96 cm bis 150 cm bildet sie zusammen mit den anderen Baustützen die Deckenstützen der PASCHAL Deckenschalungen PASCHAL Deck, e-deck und die Unterstützung von Filigrandecken.

Die Stütze besteht aus folgenden Komponenten:

• Fußplatte
• Außenrohr mit Außengewinde
• Innenrohr
• Kopfplatte
• Gebogener Sicherungsbolzen (G-Haken)
• Stellmutter und Handgriff

Anwendungsinformation

Die PASCHAL Baustütze D15 96 - 150 cm kommt bei niedrigen Deckenschalungen, Grabenabstützungen, Rampen oder als Abstützung von Bodenplattenabschalungen zum Einsatz.

Die Stahlrohrstütze ist in dem Bereich von 96 - 150 cm stufenlos höhenverstellbar. Das Innenrohr kann dabei ganz einfach aus dem Außenrohr gezogen und mittels G-Haken und Abstecklöcher auf die gewünschte Länge eingestellt werden. Mit der Stellmutter ist dann noch ein millimetergenaues Justieren auf die exakte Höhe möglich.

Aufgrund der identischen Fuß- und Kopfplatte kann die Stütze auch um 180° gedreht eingesetzt werden.

Sicheres Arbeiten mit PASCHAL Baustützen

Um sichere und unfallfreie Aufbau- und Transportarbeiten auf der Baustelle zu gewährleisten, verfügen unsere Baustützen über verschiedene Sicherheitsvorkehrungen.

Die integrierte Ausfallsicherung verhindert, dass das Innenrohr komplett aus dem Außenrohr gezogen werden kann. Um einem Einfahren der Stütze auf null vorzubeugen, verfügen die Stützen zudem über eine Quetschsicherung.

Auch der ergonomisch gebogene Bolzen (G-Haken) sorgt für sicheres Arbeiten auf der Baustelle. Die Stütze kann unmöglich zusammenfahren, ohne dass der Haken aus dem Absteckloch herausgezogen wird.

Einfache Lagerungs- und Transportmöglichkeiten

Auf der PA Rohrpalette 85 können bis zu 50 Baustützen D15 aufeinander gestapelt werden und transportiert werden.
