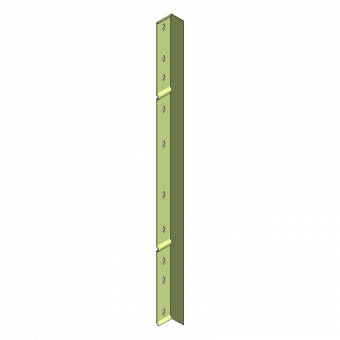

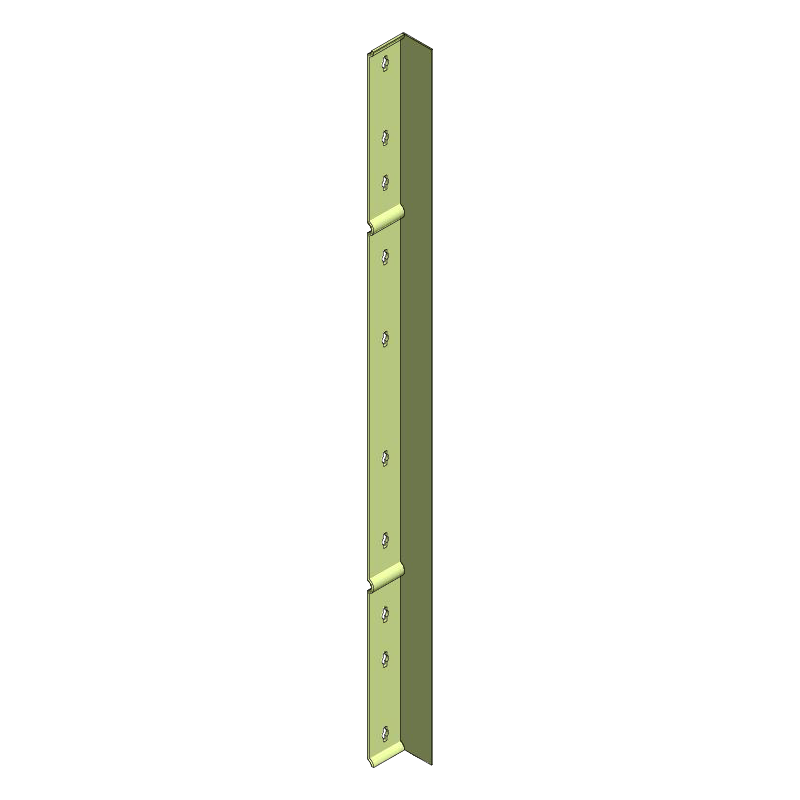

Das Ausgleichsblech 8 x 150 cm ermöglicht ein erleichtertes Ausschalen, indem zwischen zwei Elementen ein Ausschalspiel vorgesehen wird.
Einfaches Ausschalen auch bei beengten Platzverhältnissen
Schnelle und einfache Montage
Entlastung der Schalungselemente
Anwendungsinformation
Bei kurzen Wandabschnitten zwischen zwei Innenecken werden die Elemente durch den Betondruck aus den abgehenden Wänden aneinandergepresst. Die unter Spannung stehenden Elemente lassen sich meist nur mit erheblichem Aufwand ausschalen.
Bei einem Abstand zwischen zwei abgehenden Wänden von weniger als 3,00 m kann durch die Verwendung des Ausgleichsblechs der Ausschalvorgang erheblich erleichtert werden. Ausgleichsblech und Verbindungsbolzen 5-Stifte ermöglichen so ein Ausschalspiel von 3, 5 oder 7 cm, wobei der Verbindungsbolzen 5-Stifte alle Elemente zug- und druckfest miteinander verbindet.
Dabei ist das Element der Außenschalung entsprechend größer als das der Innenschalung. Die maximale Breite für das Außenelement beträgt 50 cm. Im Bereich des Ausgleichsbleches sind für die Spannstäbe Kugelgelenkplatten zu verwenden. Diese positionieren das Ausgleichsblech optimal, da die Kugelgelenkplatte beim Festdrehen direkt am Elementrahmen anliegt.
Die verschiedenen Anwendungsfälle und Anordnung des Ausgleichbleches für die Universalschalung Raster/GE entnehmen Sie bitte der jeweiligen Technischen Information.
