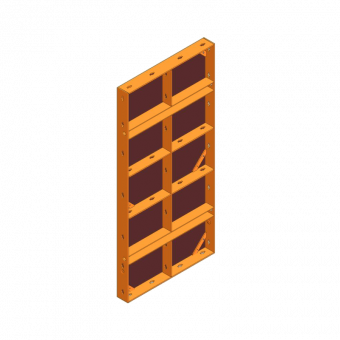

Raster-Stützenelement 60 x 125 cm

Das Raster-Stützenelement 60 x 125 cm ist ein Element der verstellbaren Raster Stützenschalung von PASCHAL.

Neben dem starken, massiven Flachstahlrahmen besteht das Stützenelement aus einer 15 mm starken, phenolharzbeschichteten Birkensperrholzplatte. Die Schalhaut wird vom Elementrahmen – einem Längs- und vier Quergittern – unterstützt. Zwei Quergitter sind dabei mit einem Lochprofil im Abstand von 5 cm ausgestattet.

• Bestehend aus starkem, massivem Flachstahl
• Gewicht von 33,20 kg
• Frischbetondruckaufnahme von 60 kN/m² nach DIN 18218
• Sichere und schnelle Verbindung mit der Spannschraube
• Aufstockung mit dem Verbindungsbolzen
• Verstellbereich von 20-50 cm im 5-cm-Raster
• Dichtband und Dreikantleiste für saubere Kanten

Anwendungsinformation

Das Raster-Stützenelement bildet das Grundelement der verstellbaren Raster Stützenschalung von PASCHAL.
Für den Zusammenbau einer Stützenschalung werden mindestens vier Stützelemente benötigt, die mit Spannschrauben DW15 x 160 verbunden werden. Das Element verfügt im Rahmen über zwei Querprofile mit Lochprofilen im Verstellbereich 20-50 cm im 5-cm-Raster – so kann jeder beliebige Stützenquerschnitt hergestellt werden.

Einfaches Aufstocken

Zur Höhenanpassung der Schalung an die geforderte Betonierhöhe können die drei Elementhöhen 150 cm, 125 cm und 100 cm aufgestockt werden. Die waagrechte Verbindung an den Elementstößen erfolgt mit dem Verbindungsbolzen.

Herstellung perfekter Kanten

Bei erhöhten Anforderungen an die Betonoberfläche (Kanten) kann am Elementstoß ein Dichtband für scharfkantige Ecken oder eine Dreikantleiste für gebrochene Ecken montiert werden.

Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.
