LOGO.3-Großflächenelement 340 x 270 cm

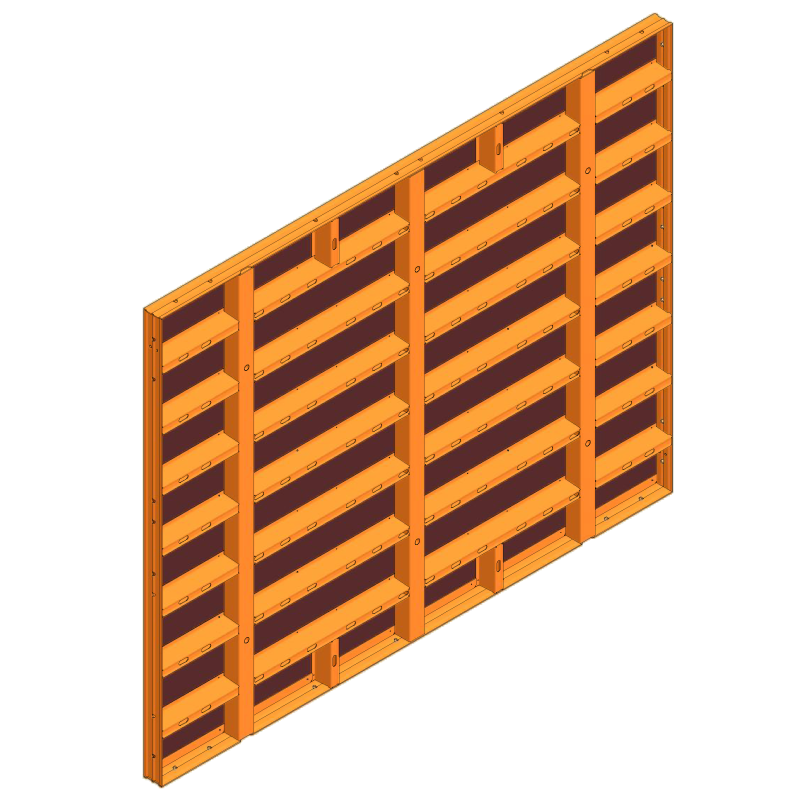

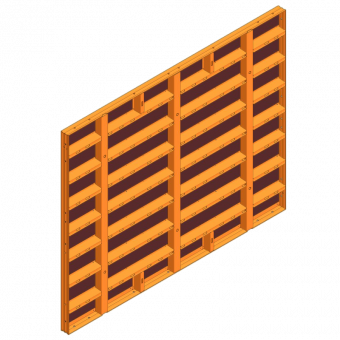

Das LOGO.3-Großflächenelement 340 x 270 cm ist das größte Schalungselement der PASCHAL LOGO.3 Wandschalung.

Mit der Abmessung 340 x 270 cm bildet es, zusammen mit dem Großflächenelement 240 x 270 cm und den Midi-Elementen, die Grundelemente der Schalhöhen 2,70 m und 3,40 m. Neben dem hochfesten, profilierten Flachstahlrahmen besteht das Schalelement aus einer Birkensperrholzplatte, die von sieben multifunktionalen Hutprofilen unterstützt wird.

  • Bestehend aus profiliertem, hochfestem Flachstahl
  • 16 mm finnisches Birkensperrholz, 12-schichtig
  • Frischbetondruckaufnahme von 70 kN/m² nach DIN 18218
  • Perfekt für Sichtbeton aufgrund des schmalen Rahmenabdrucks im Beton
  • Spannstellen sparen, durch richtiges Anordnen der Großflächenelemente im Grundriss
  • Sichere und schnelle Verbindung mit dem Keilspanner
  • Höchste Sicherheitsstandards durch Multip oder Seitenschutzsystem Secuset
  • Kranabhängiges Versetzen von Elementen
  • Durchgängige Schalhaut mit 9,18m²
  • LOGO.3 auch in Ihrer Firmenfarbe erhältlich
  • Transponder zur eindeutigen Identifizierung
  • Stehender und liegender Einsatz für Schalhöhen 2,70 m und 3,40 m

Anwendungsinformation

Die PASCHAL LOGO.3-Großflächenelemente 340 x 270 cm sind überall einsetzbar, wo großflächig geschalt wird. Für diese Elemente sind extrem wenige Verbindungsmittel erforderlich, wodurch hervorragende Schalzeiten entstehen. Auch die Kombination aus den Schalhöhen 2,70 m und 3,40 m bietet viele Vorteile.

Durch den gezielten Einsatz von Pass- und Großflächenelementen können Spannstellen gespart werden. Zudem lassen sich mit dem LOGO.3-Großflächenelement 340 x 270 cm hohe Anforderungen an die Betonoberfläche erfüllen: Die durchgängige Schalhaut sorgt für ein überragendes Schalungsbild im Sichtbeton.
Die integrierte Klammeraufnahme der LOGO.3-Großflächenelemente ermöglicht eine noch schnellere Zubehörbefestigung mit immer griffbereiten Verbindungsmitteln.

Umfassende Arbeitssicherheit

Dank der einfachen Handhabung lässt sich das Seitenschutzsystem Secuset effektiv und sicher an der Schalung montieren. Die LOGO-Betonierbühne oder die multifunktionale Arbeitsplattform Multip sorgen für sichere Arbeitsebenen sowie ein sicheres Auf- und Absteigen zu den Arbeitsebenen.

Wandschalung LOGO.3 erfüllt kundenspezifische Anforderungen

Um Ihren Wiedererkennungswert zu steigern, kann die PASCHAL LOGO.3 Wandschalung auch in Ihrer Firmenfarbe ausgeliefert werden. Zusätzlich wird jedes LOGO.3-Element mit unseren Transpondern unverwechselbar - dank der PASCHAL Ident-Technologie.

Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.





Elementbreite: 340 cm
Elementhöhe: 270 cm
Bauhöhe der Schalung: 12 cm
Gewicht: 463,0 kg
Schalhaut:  16 mm finnisches Birkensperrholz, 12-schichtig
Zulässiger Frischbetondruck: 70 kN/m² nach DIN 18218
Ebenheitstoleranzen: Tab.3, Zeile 6, DIN 18202
