TTK-Ausschalkeil 6 x 150 cm kpl.

Mit dem TTK-Ausschalkeil 6 x 150 cm kpl. wird der Ausschalvorgang bei geschlossenen Grundrissen oder zwischen bestehenden Bauteilen, geschalt mit der Trapezträger-Rundschalung TTK, vereinfacht.

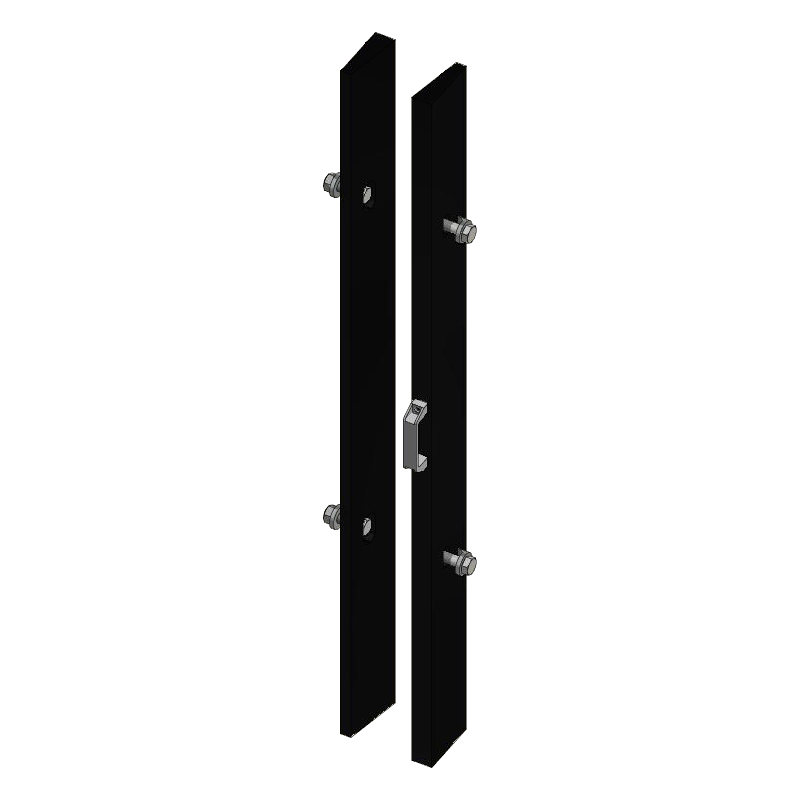

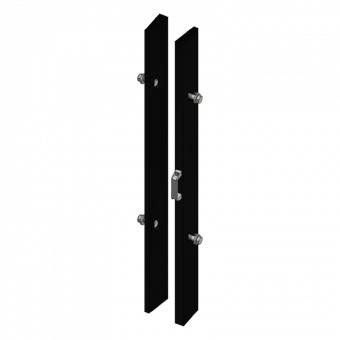

• Bestehend aus zwei Seitenteilen (1x mit und 1x ohne Griff)
• Leichte und schnelle Montage durch Lieferung als Komplettteil mit passenden Verbindungsmitteln
• Geringes Gewicht von nur 12,0 kg
• Effizientes Ausschalen bei geschlossenen Grundrissen
• Effizientes Ausschalen zwischen bestehenden Bauteilen


Anwendungsinformationen

Nach dem Betonieren von geschlossenen Rundgrundrissen oder zwischen bestehenden Bauteilen stehen die Segmente aufgrund der geringeren innenseitigen Radien unter Spannung, was das Ausschalen erschwert. Durch die Verwendung von Ausschalkeilen ergibt sich die Möglichkeit, einfach einen Ausschalraum zu schaffen, um die Schalung leicht ausschalen zu können, ohne diese zerlegen zu müssen.

Die Montage des Ausschalkeils erfolgt zwischen zwei Segmenten, wobei das linke Seitenteil, ohne Griff, mit dem rechten Segmentrand verschraubt wird. Das rechte Seitenteil, mit Griff, verschrauben Sie mit dem linken Segmentrand. Nach der Segmentaufstellung wird anschließend der Stoß des eingebauten Ausschalkeils mit den anliegenden Segmenten durch eine TTK-Multiklammer verbunden.

Für den effizienten Ausschalvorgang muss nun lediglich die TTK-Multiklammer entfernt, sowie das rechte Seitenteil mit Griff gelöst und herausgezogen werden. Nun entsteht direkt an der Schalkante ein Abstand von 2 cm zwischen den Schalsegmenten und es kann zwängungsfrei ausgeschalt werden.

Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.
