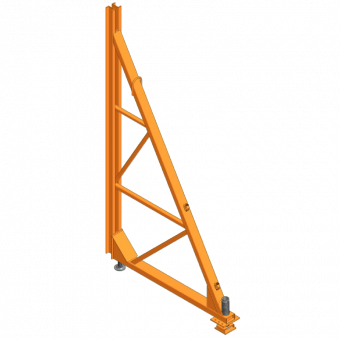

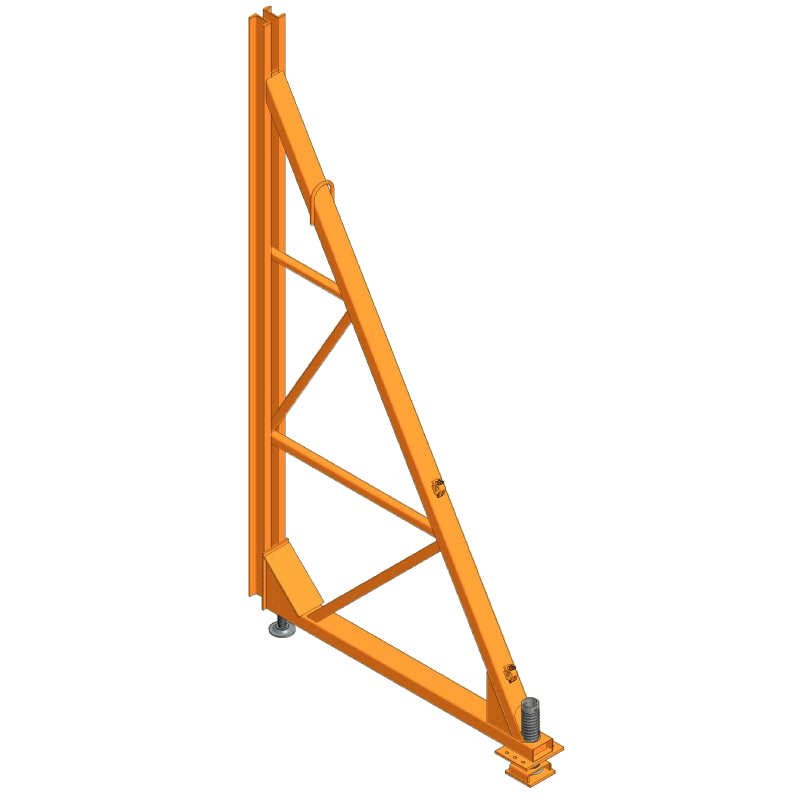

Stützbock 4,00m

Der Stützbock 4,00m unterstockbar, wird beim Schalen von einhäuptigen Wänden bis zu einer Höhe von 4m verwendet und ist mit allen Wandschalungssystemen von PASCHAL kompatibel. Durch die Verbindung des Stützbocks und der Schalung über Anhängeteile kann der Stützbock auch zur Schalungsausrichtung eingesetzt werden. Außerdem können Sie den Stützbock 4,00m auch mit dem Unterstockteil 2,0m kpl. für Stützbock 4,0m (auf 6,0m) schnell und einfach unterstocken, sodass Sie effizient einhäuptige Wände zwischen einer Höhe von 4 bis 6 Metern schalen können. Zusätzlich können Sie ganze Einheiten aus Elementen und Stützböcken für verschiedene Schaltakte umsetzen, wodurch Sie eine Menge Zeit und Arbeit sparen.

• Abstützung, Ausrichtung und Auftriebssicherung in einem Teil
• Unterstockbar bis auf 8,00 Meter Stützbockhöhe
• Kompatibel mit allen PASCHAL-Wandschalungssystemen
• Für gerade und runde Wände
• Simple und einfache Montage
• Effektive Zeit- und Kostenersparnis
• Durch vollseitige Verzinkung geschützt vor Korrosion
• Schnelles Umsetzen von ganzen Einheiten
• Sowohl stehend als auch liegend montierbar

Anwendungsinformationen

Der Stützbock 4,00m unterstockbar ist sehr schnell und einfach an Ihrem Schalungselement montiert. Hierzu müssen Sie nur die folgenden 3 Schritte beachten:

1. Stützbock im erforderlichen Abstand auf das Element auflegen und durch die systemmäßige Anhängung mit diesem verbinden.
2. Gerüstrohr D.48,3mm an den integrierten Kupplungen anbringen.
3. Vormontierte Einheit am Anschlagpunkt des Stützbocks anhängen.

Verankerung

Zur Ableitung der Kräfte aus dem Frischbetondruck über die Schalung und den Stützbock müssen entsprechende Anker in der Aufstellfläche eingebracht werden. Der Abstand dieser Anker beziehungsweise der Stützböcke richtet sich nach dem jeweiligen Schalungssystem und den entsprechenden Schalungsteilabmessungen.

Die Anker sind als Kombi-V-Halter DW20 einzubetonieren. Das Anbringen des Stützbock im Kobi-V-Halter in drei einfachen Schritten:

1. Spannstäbe in die vorher einbetonierten Anker (Kombi-V-Halter DW20) eindrehen.
2. Doppel-U-Gurtung über die Spannstäbe stecken und auf den Stützbock auflegen.
3. Kugelgelenkplatten auf die Spannstäbe aufdrehen und an der Gurtung fest anziehen.

Aufgrund der hohen Kräfte aus der Verankerung in das Bauteil der Aufstellfläche ist der jeweilige Tragwerksplaner zu informieren und die Verankerungen abzustimmen.

Ausrichten und feinjustieren der Schalung

Schalungsseitig befindet sich eine Spindel im Stützbock zur Ausrichtung der Schalung. Rückseitig befindet sich eine größere Spindel zu Druckaufnahme und zum Ausrichten. Somit können auch einhäuptig geschalte Wände millimetergenau ausgerichtet und betoniert werden.

Auch Ecklösungen realisierbar

Selbst einhäuptige Eck- und Rundungslösungen bis zu einer Höhe von 4m lassen sich mit dieser Systemlösung realisieren. Dafür benötigen Sie nur den Eckgurt f. Stützbock 3,0/4,0m kpl.

Weitere Informationen können Sie aus der Technischen Produktinformation entnehmen.
