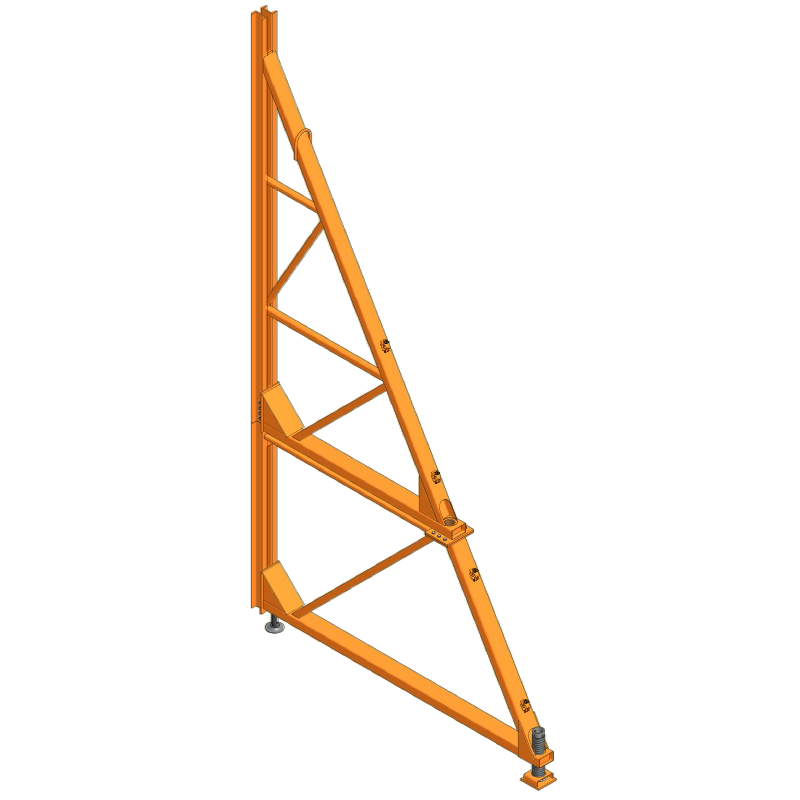

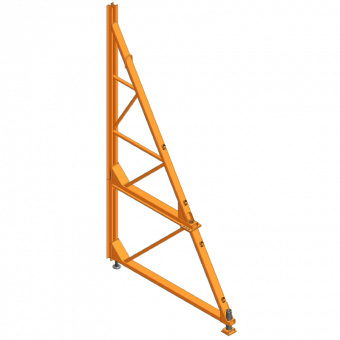

Stützbock 6,00m 2tlg. kpl.

Der Stützbock 6,00m 2tlg. kpl. wird beim Schalen von einhäuptigen Wänden zwischen einer Höhe von 4 bis 6m verwendet und ist mit allen Wandschalungssystemen von PASCHAL kompatibel. Durch die Verbindung des Stützbocks und der Schalung über Anhängeteile kann der Stützbock auch zur Schalungsausrichtung eingesetzt werden. Zusätzlich können Sie ganze Einheiten aus Elementen und Stützböcken für verschiedene Schaltakte umsetzen, wodurch Sie eine Menge Zeit und Arbeit sparen

• Kompatibel mit allen PASCHAL-Wandschalungssystemen
• Für gerade und runde Wände
• Unterstockbar bis auf 8,00 Meter Stützbockhöhe
• Simple und einfache Anbringung an Ihrer Schalung
• Effektive Zeit- und Kostenersparnis
• Durch vollseitige Verzinkung geschützt vor Korrosion
• Schnelles Umsetzen von ganzen Einheiten
• Bestehend aus nur 2 Teilen
• Abstützung, Ausrichtung und Auftriebssicherung in einem Teil

Anwendungsinformationen

Der Stützbock 6,00m ist sehr schnell und einfach an Ihrer Schalungseinheit montiert. Hierzu müssen Sie nur die folgenden 3 Schritte beachten:

1. Stützbock im erforderlichen Abstand auf die Einheit auflegen und durch die systemmäßige Anhängung mit diesem verbinden.
2. Gerüstrohr D.48,3mm an den integrierten Kupplungen anbringen.
3. Vormontierte Einheit am Anschlagpunkt des Stützbocks anhängen.

Verankerung

Zur Ableitung der Kräfte aus dem Frischbetondruck über die Schalung und den Stützbock müssen entsprechende Anker in der Aufstellfläche eingebracht werden. Der Abstand dieser Anker beziehungsweise der Stützböcke richtet sich nach dem jeweiligen Schalungssystem und den entsprechenden Schalungsteilabmessungen.

Die Anker sind als V-Halter DW26,5 einzubetonieren. Das Anbringen des Stützbocks im V-Halter in drei einfachen Schritten:

1. Spannstäbe in die vorher einbetonierten Anker (V-Halter DW26,5) eindrehen.
2. Doppel-U-Gurtung über die Spannstäbe stecken und auf den Stützbock auflegen.
3. Kugelgelenkplatten auf die Spannstäbe aufdrehen und an der Gurtung fest anziehen.

Aufgrund der hohen Kräfte aus der Verankerung in das Bauteil der Aufstellfläche ist der jeweilige Tragwerksplaner zu informieren und die Verankerungen abzustimmen.

Ausrichten und feinjustieren der Schalung

Schalungsseitig befindet sich eine Spindel im Stützbock zur Ausrichtung der Schalung. Rückseitig befindet sich eine größere Spindel zu Druckaufnahme und zum Ausrichten. Somit können auch einhäuptig geschalte Wände millimetergenau ausgerichtet und betoniert werden.

Auch für Rundschalung einsetzbar

Selbst einhäuptige Rundungslösungen bis zu einer Höhe von 6m lassen sich mit dieser Systemlösung realisieren.

Die jeweiligen Anwendungsfälle, Stückzahlen und Anordnungen für die unterschiedlichen Schalsysteme entnehmen Sie bitte den jeweiligen Technischen Informationen.
