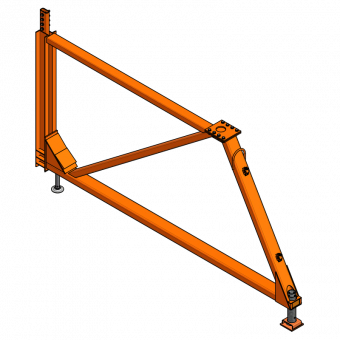

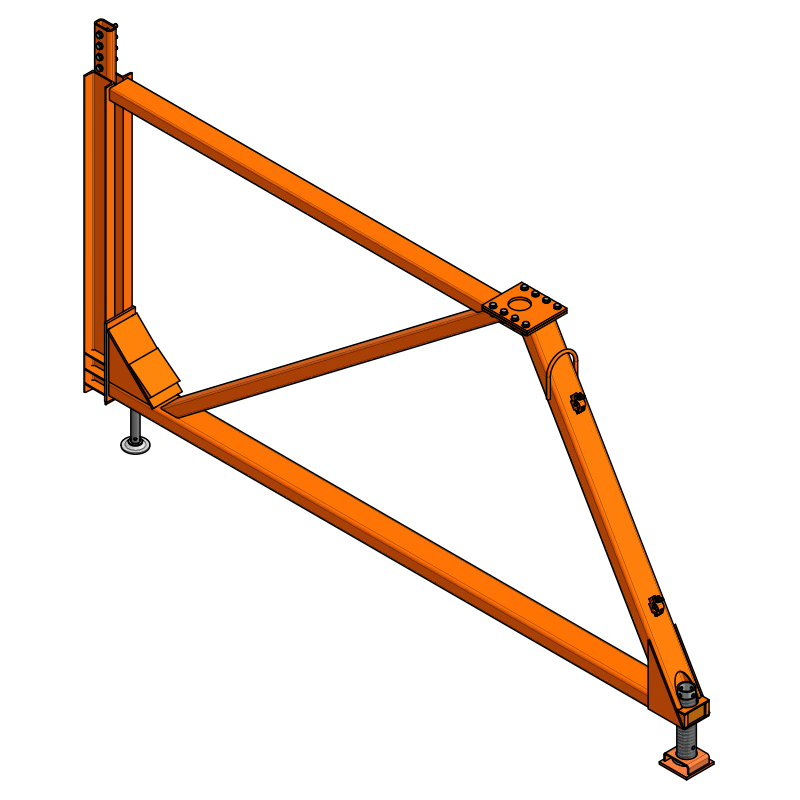

Unterstockteil 2,0m kpl. für Stützbock 6,0m (auf 8,0m)

Das Unterstockteil 2,0m kpl. für Stützbock 6,0m (auf 8,0m) kommt zum Einsatz, wenn Sie einhäuptige Wände in einer Höhe von 6 bis 8 Metern schalen müssen. In Kombination mit dem Stützbock 6,00m 2tlg. kpl. gewährleistet das Unterstockteil 2,0m kpl. für Stützbock Ihnen somit eine wirtschaftliche und effiziente Lösung, um selbst bei hohen Schalhöhen zeit- und kostensparend Ihre einhäuptigen Wände schalen zu können.

• Kompatibel mit allen PASCHAL-Wandschalungssystemen
• Für gerade und runde Wände bis 8,0 m Höhe
• Lieferung als Komplettteil
• Simple und einfache Montage
• Effektive Zeit- und Kostenersparnis
• Durch vollseitige Verzinkung geschützt vor Korrosion
• Schnelles Umsetzen von ganzen Einheiten

Anwendungsinformationen

Das Unterstockteil 2,0m kpl. für Stützbock 6,0m (auf 8,0m) ist sehr schnell und einfach an Ihrem Stützbock 6,00m montiert. Hierzu müssen Sie nur alle vorhandenen Sechskantschrauben und -muttern des Unterstockteils mit Ihrem Stützbock fest verschrauben und schon können Sie den Stützbock an Ihre Schalung montieren.

Verankerung

Zur Ableitung der Kräfte aus dem Frischbetondruck über die Schalung und den Stützbock müssen entsprechende Anker in der Aufstellfläche eingebracht werden. Der Abstand dieser Anker beziehungsweise der Stützböcke richtet sich nach dem jeweiligen Schalungssystem und den entsprechenden Schalungsteilabmessungen.

Aufgrund der hohen Kräfte aus der Verankerung in das Bauteil der Aufstellfläche ist der jeweilige Tragwerksplaner zu informieren und die Verankerungen abzustimmen.

Ausrichten und Feinjustieren der Schalung

Schalungsseitig befindet sich eine Spindel im Stützbock zur Ausrichtung der Schalung. Rückseitig befindet sich eine größere Spindel zur Druckaufnahme und zum Ausrichten. Somit können auch einhäuptig geschalte Wände millimetergenau ausgerichtet und betoniert werden.

Auch für Rundschalung einsetzbar

Selbst einhäuptige Rundungslösungen bis zu einer Höhe von 8m lassen sich mit dieser Systemlösung realisieren.

Die jeweiligen Anwendungsfälle, Stückzahlen und Anordnungen für die unterschiedlichen Schalsysteme entnehmen Sie bitte den jeweiligen Technischen Informationen.
