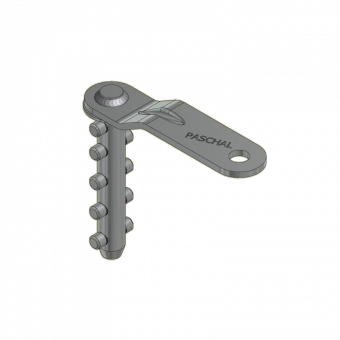

Der PASCHAL Verbindungsbolzen 5-Stifte kommt als Verbindungsmittel bei den Schalungssystemen Universalschalung Raster/GE, NeoR Leichtschalung und Trapezträger-Rundschalung zum Einsatz. Mithilfe des Verbindungsbolzens 5-Stifte lassen sich Kunststoffausgleiche ganz schnell und einfach zwischen zwei Schalungselementen einbauen.
Bestehend aus Griff, Tellerfeder und Bolzen mit 5 Stiften
0,3 kg leicht
Schnelle Montage und Demontage
Ermöglicht Einbau von Kunststoffausgleichen im Bereich von 1 cm bis 5 cm
Dichter Elementstoß mit den Kunststoffausgleichen
Sowohl vertikale als auch horizontale Verbindung möglich
Mehrere Einsatzmöglichkeiten
Robust und langlebig
Anwendungsinformationen
Der Verbindungbolzen 5-Stifte kommt dort zum Einsatz, wo ein kleines Restmaß mit einem Kunststoffausgleich geschalt wird.
Der Verbindungsbolzen 5-Stifte ermöglicht es, Kunststoffausgleiche im Bereich von 1 cm bis 5 cm zwischen zwei Elementen anzubringen. Hierzu wird der gewünschte Kunststoffausgleich zwischen die zwei Elemente geklemmt. Der Verbindungsbolzen 5-Stifte wird in die zur Verbindung vorgesehenen Löcher im Elementrahmen und in den Kunststoffausgleichen gesteckt und dann um 90° gedreht (analog zum normalen Verbindungsbolzen). Die erforderliche Anzahl und Position der Bolzen entspricht den Löchern in den Kunststoffausgleichen.
Der Verbindungsbolzen 5-Stifte wird ebenso beim Ausgleichsblech eingesetzt.
Die verschiedenen Anwendungsfälle, Stückzahlen und Anordnungen der Verbindungsbolzen 5-Stifte entnehmen Sie bitte der jeweiligen Technischen Information.
