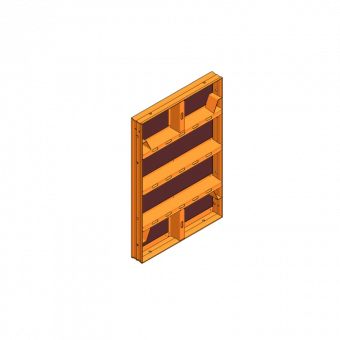

Élément LOGO.3 de 30 x 135 cm

L'élément LOGO.3 de 30 x 135 cm est un élément de compensation pour hauteur de coffrage de 1,35 m du coffrage LOGO.3 de PASCHAL.

Outre le cadre profilé en acier plat très résistant, l'élément de coffrage se compose d'un contreplaqué en bouleau soutenu par sept profilés oméga transversaux multifonctionnels.

• Composé d'acier plat profilé très résistant
• Contreplaqué en bouleau finlandais de 16 mm d'épaisseur, 12 couches
• Résistance à la pression exercée par le béton frais de 70 kN/m² conformément à la norme DIN 18218
• Parfait pour le béton apparent en raison de la faible empreinte du cadre dans le béton
• Élément approprié pour l'angle extérieur
• Économie de points de serrage grâce à la disposition correcte des éléments de compensation dans le plan
• Assemblage sûr et rapide avec la bride de serrage à clavette
• Normes de sécurité les plus élevées grâce au système de protection latérale Secuset
• Utilisation possible en position horizontale en tant que coffrage de fondation et de rive de dalle
• LOGO.3 également disponible à la couleur de votre entreprise
• Transpondeur pour une identification unique

Informations relatives à l'application

L'élément LOGO.3 de 30 x 135 cm de PASCHAL peut s'utiliser partout, peu importe qu'il s'agisse d'un coffrage sur une large surface ou seulement du bétonnage d'un petit plan de base compliqué. Les grandes surfaces murales ne nécessitent que très peu de pièces d'assemblage, entraînant ainsi des temps de coffrage exceptionnels.

L'élément LOGO.3 30 x 135 cm peut également être utilisé en position horizontale comme coffrage pour fondations. L'écarteur de fondation LOGO permet de créer des acrotères ou des relevés sans points de serrage supplémentaires. Combiné avec la console de rive de dalle, l'élément de 30 x 135 cm peut s'utiliser en tant que coffrage de rive de dalle.

Économie de points de serrage

L'utilisation ciblée d'éléments de compensation entre les éléments de grande surface permet d'économiser des points de serrage sur une hauteur de bétonnage de 1,35 m. Ceci permet de réduire le nombre de tiges de serrage nécessaires, tout comme le temps de travail de serrage du coffreur. Les points de serrage situés dans le petit élément sont remplacés par le raccordement de l’élément de compensation de 30 x 135 cm à l’élément de grande surface par adhérence à l’aide des quatre pièces d’assemblage, à savoir les brides de serrage à clavette. Les points de serrage situés dans les éléments de grande surface suffisent à assurer une absorption de pression sécurisée.

Coffrage en qualité béton apparent

Avec l'élément LOGO.3 de 30 x 135 cm, l'empreinte du cadre dans le béton est extrêmement faible. Les exigences élevées relatives aux surfaces en béton peuvent ainsi être satisfaites.

Une sécurité au travail de bout en bout

La manipulation simple du système de protection latérale Secuset permet un montage efficace et sûr sur le coffrage. La plate-forme de bétonnage LOGO peut également être fixée aux éléments en tant que plate-forme de travail.

LOGO.3 satisfait aux exigences spécifiques des clients

Afin d'améliorer votre degré de reconnaissance, le coffrage LOGO.3 de PASCHAL peut également être conçu dans la couleur de votre entreprise sur demande.
De plus, chaque élément LOGO.3 est marqué individuellement et de façon catégorique à l'aide de notre transpondeur, grâce à la technique Ident de PASCHAL.

Vous trouverez d'autres avantages relatifs aux systèmes dans les informations techniques.
